3. Database Design and E-R Model

Systems Development Life Cycle (SDLC)





Entity-Relationship Modeling

-  사용자의 요구사항을 토대로 E-R Modeling을 수행



Example

• 사용자 요구사항



• E-R Diagram

---

E-R(Database) Modeling

• 데이터베이스는 엔티티들과 엔티티들 간의 관계의 모음으로 모델링될 수 있다.



Entity Sets

• Entity: 다른 객체와 구별되고 존재하는 객체
  • 개념적인 객체
  • 개념적, 물리적으로 존재
  • 요구 명세에서 보통 명사
• Entities have attibutes
• Entity set: 같은 속성을 공유하는 같은 타입의 엔티티 집합



Weak Entity Sets

• weak entity set: primary key를 가지지 않는 entity set
• identifying entity set의 존재에 의존
  • identifying entity set과 total 혹은 one-to-many 관계를 가져야 함
  • 이러한 identifying relationship은 이중 다이아몬드로 표현
• discriminator (or partial key): weak entity set을 구별하는 속성들의 집합
  • 점선 밑줄로 표시
• primary key: weak entity set이 의존하는 strong entity set의 primary key와 discriminator의 합

---

Attributes

• 엔티티는 속성의 집합으로 표현된다.
• Domain: 각 속성에 허용된 값의 집합

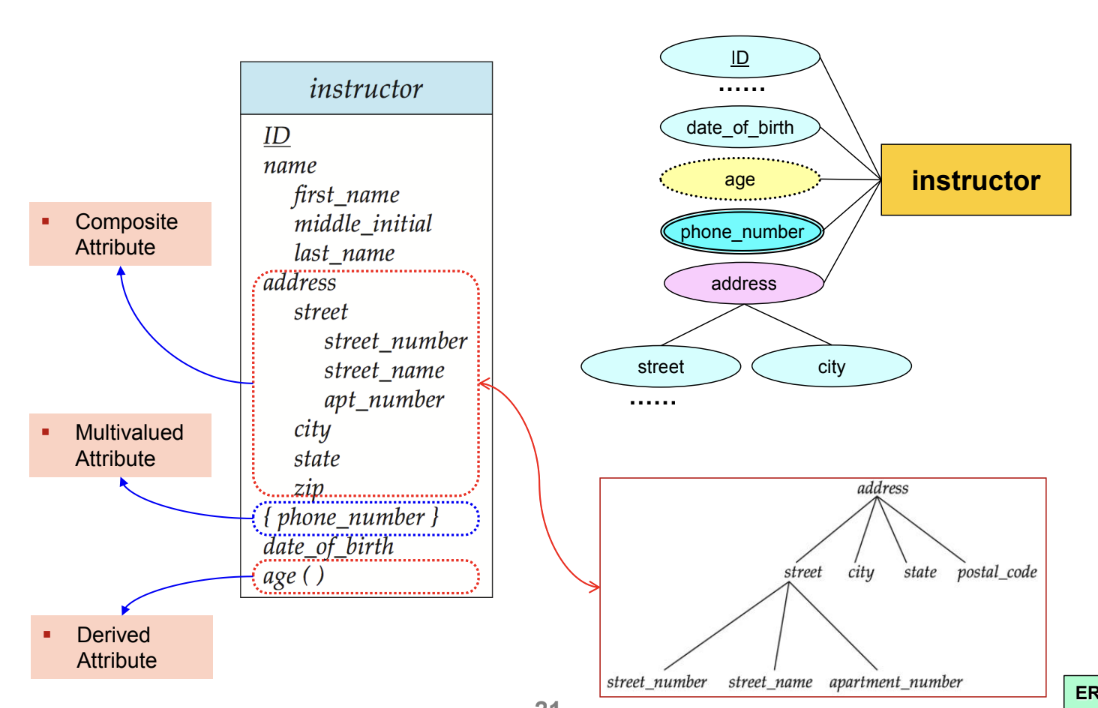

• Attribute types
  • Simple / composite attributes
  • Single-valued / multivalued attributes
  • Derived attributes: 다른 속성에서 계산된 속성

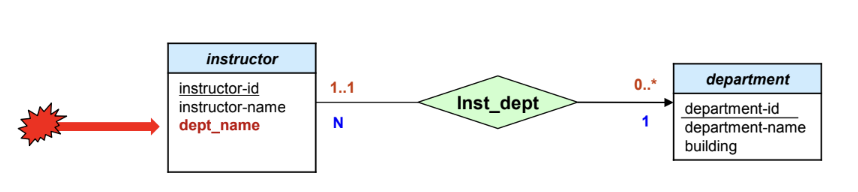

Redundant Attributes

• 두 entity set이 관계를 맺을 때 중복되는 속성

---

Relationship Sets

• relationship: 여러 엔티티들 간의 연관성
• relationship set: 같은 속성을 공유하는 동일한 관계들의 집합
• attribute를 가질 수 있음



Degree of a Relationship Set

• binary relationship: 두 엔티티 집합을 포함
  • 데이터베이스 시스템 내의 대부분의 관계 집합
• 그 외에 Unary relationship, Ternary/N-ary relationship





Mapping Cardinality Constraints

• 관계 집합을 통해 다른 엔티티와 연관될 수 있는 엔티티의 수를 표현
• binary relationship set은 다음 중 하나여야 함
  • One to one
  • One to many
  • Many to one
  • Many to many

One-to-One Relationship

• 강사/학생은 서로 최대 하나의 학생/강사와 연관됨

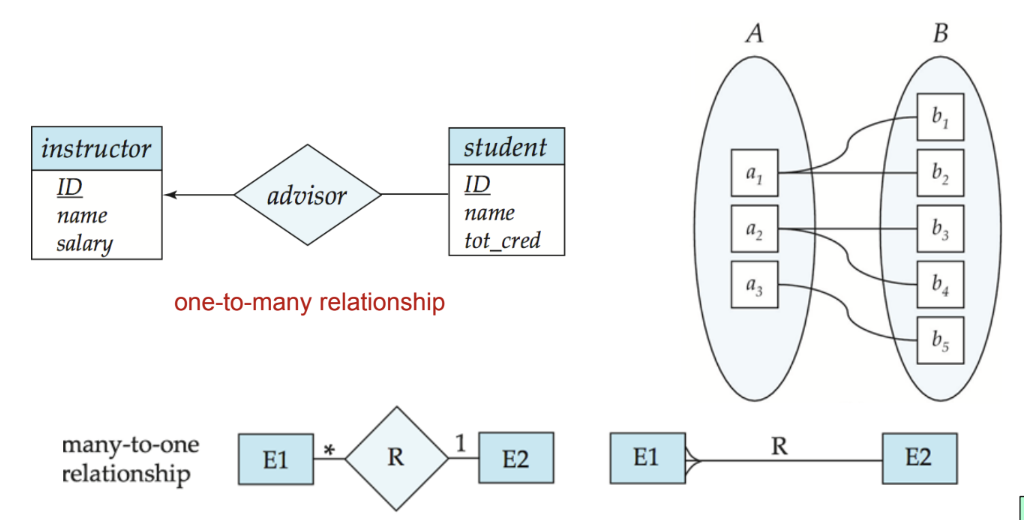

One-to-Many Relationship

• 강사는 여러(0포함) 학생과 연관됨
• 학생은 최대 하나의 강사와 연관됨



Many-to-Many Relationship

• 강사/학생은 여러(0 포함) 학생/강사와 연관됨

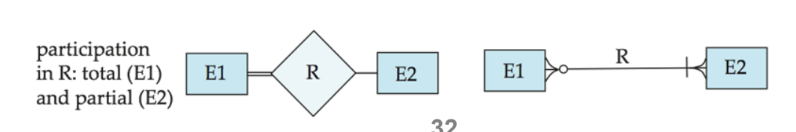

Participation of an Entity Set in a Relationship Set

• Total participation (이중선으로 표현)
  • 엔티티 집합의 모든 엔티티가 적어도 하나의 관계 집합 내 관계에 참여하는 경우
• Partial participation
  • 몇몇의 엔티티가 관계 집합 내 관계에 참여하지 않는 경우

---



Keys

• super key: 특정 엔티티를 유일하게 식별하는 속성들의 집합
• candidate key: minimal super key
• primary key: 선택된 candidate key -> null을 포함하지 않고 직관적이며 쿼리 성능을 고려한 키를 선택



Keys for Relationship Sets

• 관계 집합의 super key: 참여하는 엔티티 집합의 기본키의 조합
  • 이는 관계 집합에서 최대 하나의 관계만 가질 수 있음을 의미
• 관계 집합의 candidate key: 매핑 기수를 고려해야 함
  • 일대일이라면 어느 한쪽의 기본키, 일대다라면 다쪽 기본키, 다대다라면 두 기본키의 합집합 등

• primary key를 선택할 때는 관계 집합의 의미를 고려해야 함



Roles

• 엔티티 집합의 관계는 distinct할 필요 없음
• 각 엔티티는 관계에서 역할을 수행



---

Extended ER Features

Specialization

• 하나의 집합 내에서 다른 엔티티들과 구별되는 하위 그룹을 지정
• 이러한 triangle component를 ISA 관계(instructor "is a" person)라고 한다.
• Attribute Inheritance: 하위 엔티티 집합은 상위 엔티티 집합의 모든 속성과 관계를 상속받는다.

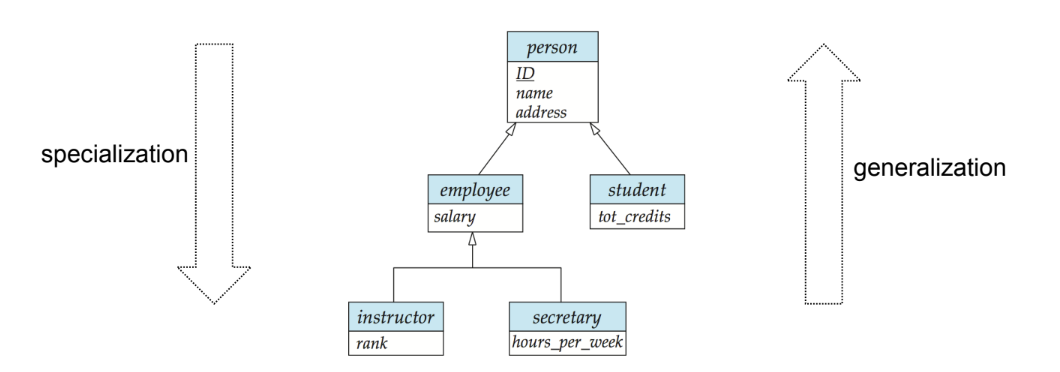

Generalization

• 여러 엔티티 중 공통된 특징을 결헙하여 하나의 상위 엔티티 집합을 생성
• 특수화 <-> 일반화 : E-R 다이어그램에서는 같은 방식으로 표현됨

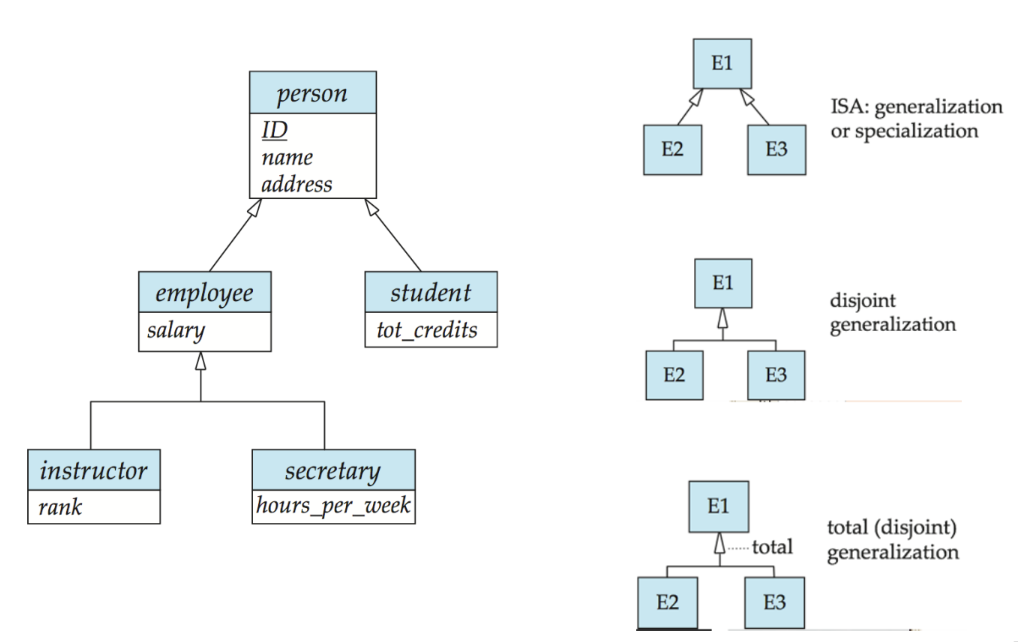

Design Constraints on a Specialization/Generalization

• 하위 엔티티 집합의 속하는 엔티티에 대한 제한
  • condition-defined
  • user-defined
• 하나 이상의 하위 엔티티 집합에 속할 수 있는지에 대한 제한
  • Disjoint: 오직 하나의 하위 엔티티 집합에 속할 수 있음
  • Overlapping: 여러 개의 하위 엔티티 집합에 속할 수 있음
• Completeness constraint
  • 상위 엔티티 집합의 엔티티가 적어도 하나의 하위 엔티티 집합에 속해야 하는지에 대한 제한
  • total: 한 엔티티는 반드시 하나의 하위 엔티티 집합에 속해야 함
  • partial: 엔티티는 하위 엔티티 집합에 속할 필요 없음

---

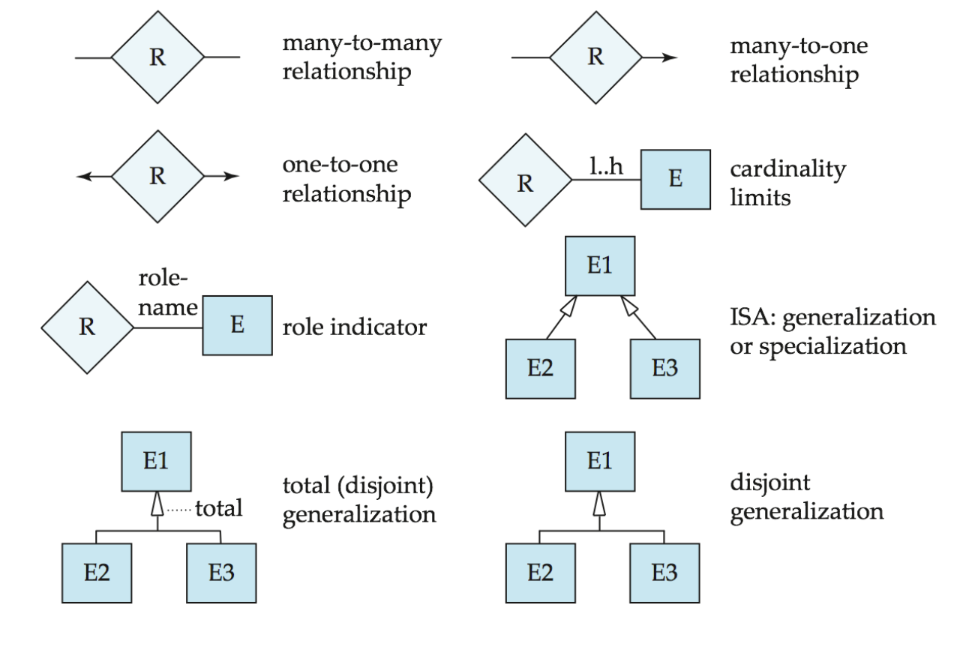

Summary of Symbols Used in E-R Notation

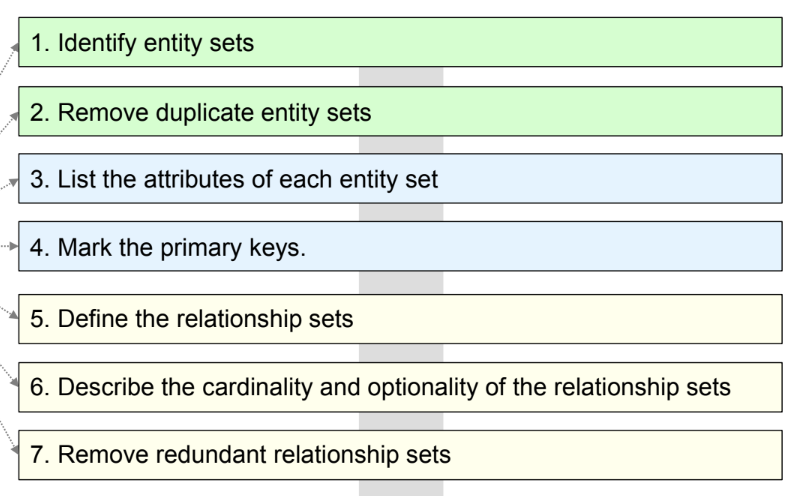

Constructing an ER model - Procedure
