AWS 로드밸런서와 오토스케일링 그룹

앞에서 설정한 서브넷을 가지고 로드밸런서와 오토스케일링 그룹 실습을 해보고자 한다.

프라이빗 서브넷 내에 오토스케일링 그룹을 통해 EC2를 생성하고 로드밸런서를 생성한 뒤 로드밸런서를 통해 EC2에 접근하고자 한다.



1. 로드밸런서 생성

1-1. 대상 그룹 생성



- 사용하는 프로토콜, 포트, 상태 검사 경로를 입력



- 인스턴스 등록은 하지 않고 넘어갑니다.





1-2. 로드밸런서 생성



애플리케이션 로드밸런서, 인터넷 경계 선택

가용 영역은 퍼블릭 서브넷, 연결할 ec2가 있는 서브넷 선택

만들어 둔 대상 그룹 선택



참고: https://docs.aws.amazon.com/ko_kr/prescriptive-guidance/latest/load-balancer-stickiness/subnets-routing.html



2. EC2 생성

ec2를 생성한 후 서비스에 맞게 여러 패키지들을 설치하는 등 준비를 한다.



3. AMI 생성

위 ec2에 대한 이미지를 만든다.



4. 시작 템플릿 생성

Auto scaling group 생성 시 필요한 시작 템플릿을 설정한다.

앞에서 AMI을 생성했다면 설정해준다.



5. Auto Scaling Group 생성

앞에서 생성한 시작 템플릿을 선택한다.

프라이빗 서브넷을 선택한다.

앞에서 생성한 로드밸런서를 선택한다.

원하는 최소/최대 인스턴스 개수를 설정한다.

오토 스케일링 기준 정책을 설정한다.

6. 대상 그룹에 추가

ASG에 따라 인스턴스 1개가 새로 생성된 것을 확인할 수 있다.

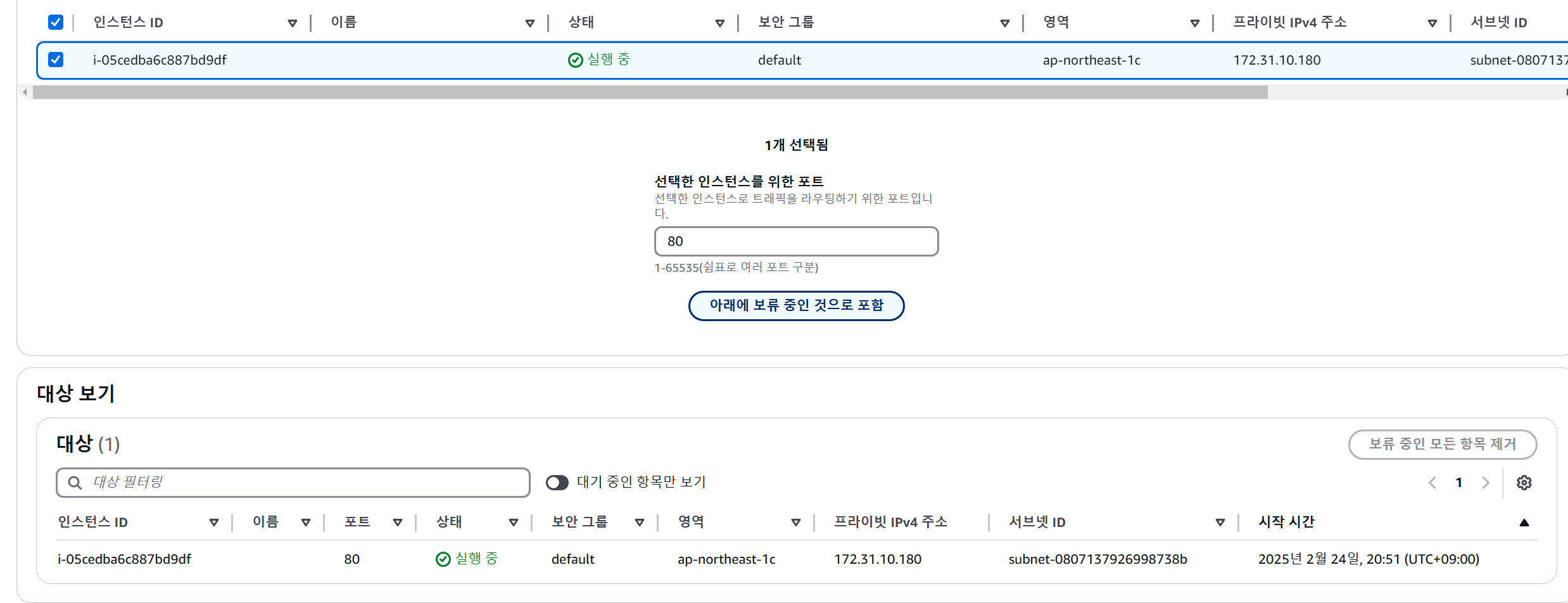

해당 인스턴스를 대상 그룹에 추가한다.

등록한 ec2 상태가 Healthy인 것을 볼 수 있다.



7. 확인

로드밸런서 dns로 잘 접속되는 것을 확인 가능하다.



참고로 프라이빗 서브넷 내의 ec2에 접속할 때는 VPC > 엔드포인트를 사용하였다.
